Система ронсон под клинкерную плитку

Вентилируемый фасад без вредных привычек

Компания «РОНСОН» совместно с двумя немецкими фабриками организовали производство натуральной клинкерной плитки особой конфигурации для вентилируемого фасада.

Уникальная система НВФ «РОНСОН-500», созданная специально для крепления клинкерной облицовки, позволяет надежно фиксировать плитку на фасаде без использования затирки!

Система «РОНСОН-500» – это настоящий прорыв в области фасадных технологий. Сочетая в себе преимущества навесного вентилируемого фасада и натурального клинкера, она идеально подходит для создания фасадов частных коттеджей, офисных зданий, многоэтажных жилых домов высотой до 75 м и более. Впервые клинкерная плитка крепится на вентилируемый фасад без затирки! Это позволяет проводить облицовочные работы без оглядки на погодные условия и гарантировать фасаду прекрасный внешний вид на долгие годы!

Скажите «Нет!» растрескавшимся швам и разрушению облицовки

Не секрет, что под воздействием атмосферных явлений, а также в результате термических деформаций каркасных элементов межплиточные швы могут растрескиваться. Это негативно сказывается не только на внешнем виде фасада, но и на его эксплуатационных характеристиках. Через трещины в затирке под плитку проникает влага. Замерзая, она создает давление на облицовочный материал и постепенно разрушает его. Благодаря уникальной системе крепления КЛИНКЕРА РОНСОН межплиточные швы остаются свободными от затирки, помогая избежать эффекта «запирания» влаги под плиткой. Осадки удаляется с фасада естественным образом, не причиняя стенам здания никакого вреда.

Источник статьи: http://www.ronson-klinker.ru/

Клинкер и декоративный камень

РОНСОН-500 – система навесного вентилируемого фасада, предназначенная для крепления клинкерной плитки и декоративного камня без клея и затирки

Система для крепления клинкера и декоративного камня на вентфасаде

Возможна система крепления как по всей поверхности стены, так и исключительно в межэтажные перекрытия.

Преимущества системы «РОНСОН-500» с облицовкой из КЛИНКЕРА РОНСОН:

• Долговечность.
  Осадки и атмосферная влага удаляются с поверхности фасада естественным образом, без малейшего вреда для элементов облицовки.
• Всепогодный монтаж.
  Отсутствие «мокрых» процессов позволяет монтировать КЛИНКЕР РОНСОН круглогодично, при любой температуре и влажности воздуха, поэтому сроки выполнения работ всегда соблюдены.
• Отсутствие высолов.
  Белёсые пятна образуются на поверхности стен из-за кристаллизации солей, которые содержатся в материале облицовки и строительных растворах. КЛИНКЕР РОНСОН изготавливается из глины, не имеющей в своем составе солей, и монтируется без затирки, поэтому проблема высолов для него неактуальна.
• Экологичность
  КЛИНКЕР РОНСОН изготавливается с соблюдением всех требований к экологической безопасности и исключительно из натурального сырья, поэтому по степени экологичности он стоит в одном ряду с такими природными материалами как камень и дерево.
• Простота установки
  Благодаря особой конфигурации декоративных элементов облицовки и продуманной до мелочей конструкции подсистемы процесс монтажа удалось сделать максимально простым, интуитивно понятным.
• Возможность демонтажа отдельных плиток
  Отдельно взятые плитки легко снимаются и так же легко устанавливаются на место без демонтажа других элементов облицовки. Прокладка коммуникаций, крепление строительных лесов и замена поврежденных плиток больше не являются проблемой.
• Морозостойкость
  Технология вертикальной вакуумной экструзии позволяет получать клинкер высокой плотности, без микротрещин и пустот, чем обусловлены его низкое водопоглощение (менее 2,4%) и высокая морозостойкость (более 150 циклов).
• Устойчивость к ультрафиолету
  Натуральные компоненты, входящие в состав КЛИНКЕРА РОНСОН, не выгорают на солнце, поэтому даже через 50 лет фасад выглядит как новый.
• Огнестойкость. Сейсмостойкость
  В составе КЛИНКЕРА РОНСОН нет искусственных красителей, чем обусловлена его абсолютная негорючесть (группа материалов НГ). Высший класс пожарной безопасности (К0) имеет и система «РОНСОН-500». Кроме того, она успешно прошла испытания на сейсмостойкость, получив разрешение на применение в зонах с сейсмичностью вплоть до 9 баллов.
• Высотность
  Высокая механическая прочность КЛИНКЕРА РОНСОН и надежность технических решений системы «РОНСОН-500» позволяют выполнять облицовку зданий высотой до 75 метров и выше.
• Эстетичность
  Конструктивно заданные горизонтальные и вертикальные швы одной ширины дарят фасаду красивый четко очерченный рисунок идеальной кирпичной кладки. Богатство оттенков и фактур КЛИНКЕРА РОНСОН, а также возможность использования объемных декоративных элементов (карнизов, колонн, балюстрад и других) позволяют воплощать в жизнь архитектурные идеи любой сложности.
• Комфортная эксплуатация
  Фасад из КЛИНКЕРА РОНСОН не нуждается в специальном уходе, сохраняя эстетичный внешний вид в течение многих десятилетий.

Источник статьи: http://ronson-group.ru/systems/klinker/

Пошаговая схема монтажа системы RONSON HOUSE

Пошаговая схема монтажа системы RONSON HOUSE

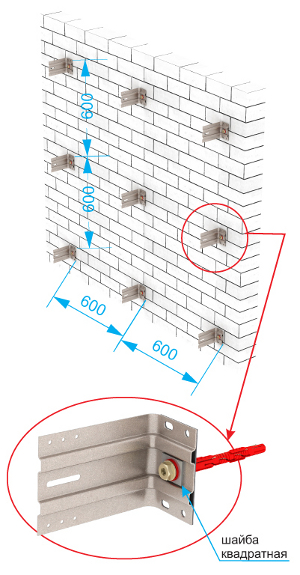

Шаг 1. Установка кронштейна на фасаде

Длина кронштейна подбирается из толщины утеплителя. Шаг установки 600х600 мм. Для установки на деревянную стену используйте саморезы по дереву 5х60 мм., в прочих случаях — фасадные анкеры 10 мм. Между кронштейном и стеной ставится паронитовая прокладка ПП-1.

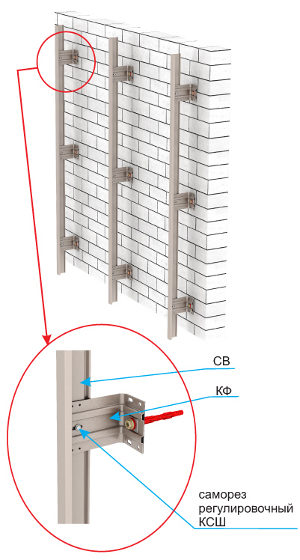

ШАГ 2. РЕГУЛИРОВКА ПОЛОЖЕНИЯ ВЕРТИКАЛЬНОГО ПРОФИЛЯ СВ

Прикрепить вертикальный профиль СВ в 2-х точках (верхней и нижней) через продольные пазы саморезами КСШ и отрегулировать плоскость с помощью отвеса и лески.

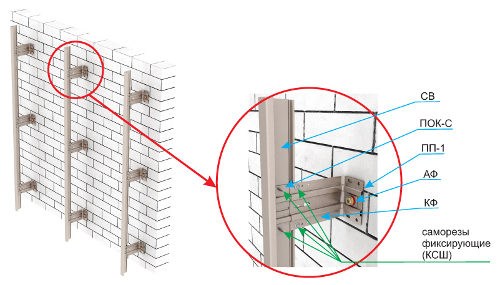

ШАГ 3. ФИКСАЦИЯ ПОЛОЖЕНИЯ ВЕРТИКАЛЬНОГО ПРОФИЛЯ

Закрепить профиль саморезами КСШ ( по 2 самореза на каждый кронштейн). Если неровности фасада превышают 25 мм., необходимо использовать ползун ПОК-С.

ШАГ 4. УСТАНОВКА ГОРИЗОНТАЛЬНОГО ПРОФИЛЯ ПФК

Горизонтальный профиль ПФК устанавливается снизу вверх с помощью специальных установочных шаблонов «Ронсон». Размер (номер) шаблона определяется типом облицовочной плитки. Стартовый профиль выставляется строго по уровню. В качестве стартового профиля используется перевернутый ПФК.

Размер лицевой части плитки	Наименование плитки
65х250 мм.	Лондон брик
85х280 мм.	Клинкер Ронсон и Норвич брик
200х400 мм.	Шеффилд, Гроссето, Тиволи

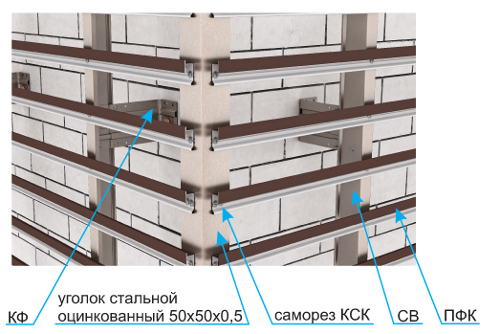

УСТАНОВКА ПФК В УГЛОВОЙ ЗОНЕ

Профиль ПФК в угловой зоне склепывается через уголок 50х50 мм. из оцинкованной стали толщиной 0,5 мм. Каждый профиль ПФК соединяется с уголком как минимум одним саморезом КСК. Через четыре профиля на пятый ПФК соединяется с уголком двумя саморезами КСК для жесткости.

ШАГ 5. УСТАНОВКА ОБЛИЦОВОЧНОЙ ПЛИТКИ

Плитка заводится вверх до упора	Плитка опускается вниз до упора с помощью резиновой киянки	С помощью прижимного лепестка плитка фиксируется от вертикального смещения

• Файлы для скачивания
• Техническая информация
• Видео о продукции

Источник статьи: http://www.facade.whitehills.ru/informatsiya/tekhnicheskaya-informatsiya/poshagovaya-skhema-montazha-sistemy-ronson-house/

Ронсон фасадные системы

Содержание [скрыть]

Фасадные системы Ронсон-Групп производятся в 6 базовых вариациях для различных типов облицовочных материалов и их вариантов закрепления. Кроме того, для части облицовочных материалов существуют модификации отдельных систем. Производятся в г. Реутов Московской области.

Фасадные системы Ронсон 500 для клинкерного кирпича и декоративного камня

Предназначены для навешивания керамических блоков Клинкер Ронсон специальной формы, выполненных под клинкер или декоративный камень, без последующей затирки швов.

Система может устанавливаться как на несущие стены, так и в межэтажные перекрытия.

Состоит из несущих вертикальных направляющих, которые крепятся к несущим кронштейнам, горизонтальных несущих направляющих и горизонтального клинкерного профиля, на который непосредственно навешивается керамический блок.

Элементы подконструции изготавливаются из гальванизироанной стали, имеют класс пожарной безопасности К0 и могут использоваться для зданий с высотой до 75 м.

Фасадные системы Ронсон 740 для кирпичной кладки

Данная система позволяет обустроить вентилируемый фасад, при этом используя полноценную кирпичную кладку.

Конструктивной особенностью системы является использование закладных конструктивных элементов, которые устанавливают в межэтажные перекрытие, таким образом вес от кирпичной кладки не передается на заполнение стен.

Система изготавливается из нержавеющей стали и имеет гарантию 50 лет.

Фасадные системы Ронсон 400 для скрытого крепления керамогранита

Принцип закрепления керамогранитных плит заключается в создании отдельного каркаса под плитку и отдельного каркаса подконструкции. Эта особенность является отличительной чертой системы от аналогов существующих на рынке фасадных систем.

Облицовочная плита керамогранита наклеивается с помощью специальной мастики на стальной каркас с горизонтальными планками, которые через специальные фиксаторы закрепляются к подконструкции. Таким образом, обеспечивается независимость движения каркаса и плиты в процессе температурных расширений и деформации здания.

Существует также и новая модификация данной системы, в который плита закрепляется не через фиксаторы, а через торцевые зацепы с прорезями в плите. Ограничением на такой вариант закрепления является толщина керамогранита, который должен быть не менее 8 мм.

Система Ронсон 400 позволяет уменьшить зазор между плитами крепления до 1 мм и устанавливает крупногабаритные плиты с размерами до 3000 мм.

Фасадные системы Ронсон 300 для видимого точечного крепления керамогранита кляммерами звездочка

Особенность данной системы заключается в использовании специальной конструкции кляммера — Звездочка. Кляммер-звездочка имеет 4 лепестка расположенных крестообразно и центральное отверстие под заклепку. Кляммер устанавливается в перекрестье плит облицовки и закрепляется одной заклепкой к вертикальным несущим направляющим.

Главным преимуществом Ронсон 300 является высокая скорость монтажа и экономия на крепеже.

Фасадные системы Ронсон 300 для видимого крепления керамогранита лепестковыми кляммерами

Отличается от предыдущего варианта конструкцией кляммера, которая приближена к классической лепестковой, однако выполнена составной, с верхней и нижней частью. Это позволяет использовать кляммер, как для рядового, так и концевого крепления.

Фасадные системы Ронсон 400 для скрытого крепления натурального камня

Основное отличие данной системы от системы для скрытого крепления керамогранита состоит в использовании вариантов только с пропилами в торце плиты, из-за значительно большего веса облицовки из камня.

Позволяется навешивать натуральный камень с относом от стены до 400 мм и толщиной плиты до 70 мм, что составляется нагрузку до 200 кг на м.кв.

Фасадные системы Ронсон 400 для скрытого крепления керамических плит терракота

Состав конструкции данной системы отличается наличием специально разработанного профиля, который позволяет, скрыто закреплять данный тип облицовки.

Фасадные системы Ронсон 200 для крепления металлокассет из алюмокомпозита

Система имеет типовой каркас, состоящий из вертикальных и горизонтальных несущих направляющих, которые закрепляются к кронштейнам. Кассеты раскаиваются по специальному шаблону, собираются и закрепляются с помощью специальных элементов крепления, которые крепятся к вертикальным направляющим.

Система изготавливается из оцинкованной стали, шов между плитами от 10 до 20 мм, при специальной конструкции кассет можно обеспечить шов до 3 мм. За счет жесткого каркаса кассеты, обеспечивается общая высокая жесткость всей плоскости облицовки.

Фасадные системы Ронсон 100 для крепления фиброцемента, HPL панелей, асбестоцементных панелей и других листовых материалов

Система предназначена для листовых плоских материалов, закрепляемых с помощью заклепок окрашенных под цвет облицовки.

Каркас состоит из вертикальных и горизонтальных несущих направляющих, которые закрепляются к кронштейнам. Облицовочный материал закрепляют к вертикальным направляющим. Особенностью данной системы является наличие специальной декоративной планки, которая закрывает горизонтальные и угловые швы, тем самым придавая фасаду красивый внешний вид.

Кроме базовых навесных фасадных систем, Ронсон-Групп постоянно разрабатывает индивидуальные решения и комплексные решения для частного строительства.

Существуют специальные фасадные системы Ронсон для фасадного декора из стеклофибробетона, а также комплексное решение Ronson House для загородных домов, включающее в себя не только подоблицовочную конструкцию, но и сами плиты облицовки.

Преимущества фасадных систем Ронсон

• комплексные решения для разных типов зданий
• все виды облицовочных материалов
• надежность
• высокая скорость монтажа
• экономичность, благодаря оригинальным конструктивным решениям

Где купить фасадную систему Ронсон?

Купить фасадную систему Ронсон можно либо непосредственно у производителя обратившись в главный офис в г. Реутов, либо через обширную сеть дилеров по всей России и представителей в Молдове, Эстонии, Беларуси и Казахстане.
